こんにちは！パソコン修理サービス神戸三宮店です。
ノートパソコンを使っていて、「突然電源が入らなくなった」「飲み物をこぼしてしまってから一切反応しない」「電源ランプは点灯するのに画面が真っ暗なまま」と言った、トラブルに見舞われたことはありませんか？
実はこれらの症状の多くは、パソコンの心臓部であり脳でもある「マザーボード（メイン基板）」の故障が原因で引き起こされます。
マザーボードが故障してしまうと、通常のパーツ交換（メモリやバッテリーなど）では直らず、「マザーボードの載せ替え（基板全体の交換）」という大手術が必要になります。
今回は、当店でも非常にご依頼の多い「ノートパソコンのマザーボード載せ替え修理」について、実際の修理風景の写真を交えながら、内部でどのような作業が行われているのか、プロの修理の裏側を徹底解説いたします！
ノートパソコンの「マザーボード」とは？
パソコンの内部には様々な部品が詰まっていますが、それらを統括しているのがマザーボードです。
全てのパーツを繋ぐ「土台」
マザーボードは、CPU（人間の脳に当たるパーツ）、メモリ（作業机）、SSD（データ保管庫）、キーボード、液晶画面、バッテリーなど、ノートパソコンを構成するすべての部品が接続されている巨大な電子基板です。
人間で例えるなら、脳や臓器を繋ぐ「神経と血管」そのものです。
そのため、マザーボード上のたった1つの小さな電子チップがショートするだけで、パソコン全体が完全に沈黙してしまいます。
マザーボードが故障する主な原因
- 水没・水濡れ
コーヒーや水をこぼし、基板がショート・腐食してしまうケース。（最も多い原因の一つです） - 経年劣化・熱暴走
長年の使用によるコンデンサの破裂や、内部に溜まったホコリによる熱暴走でチップが焼き切れるケース。 - 物理的衝撃
落下などの強い衝撃により、基板そのものに目に見えないクラック（ひび割れ）が入るケース。
実際の「マザーボード載せ替え」修理プロセスを大公開！
「マザーボードの交換って、要するに部品を付け替えるだけでしょ？」と思われるかもしれませんが、ノートパソコンにおけるマザーボード載せ替えは、パソコンを「完全に全解体して一から組み直す」に等しい、非常に難易度の高い作業です。
今回は、当店で行った実際の載せ替え作業の様子を写真とともにお見せします。
裏蓋の開封とバッテリーの取り外し
まずはノートパソコンの裏蓋を慎重に開けていきます。

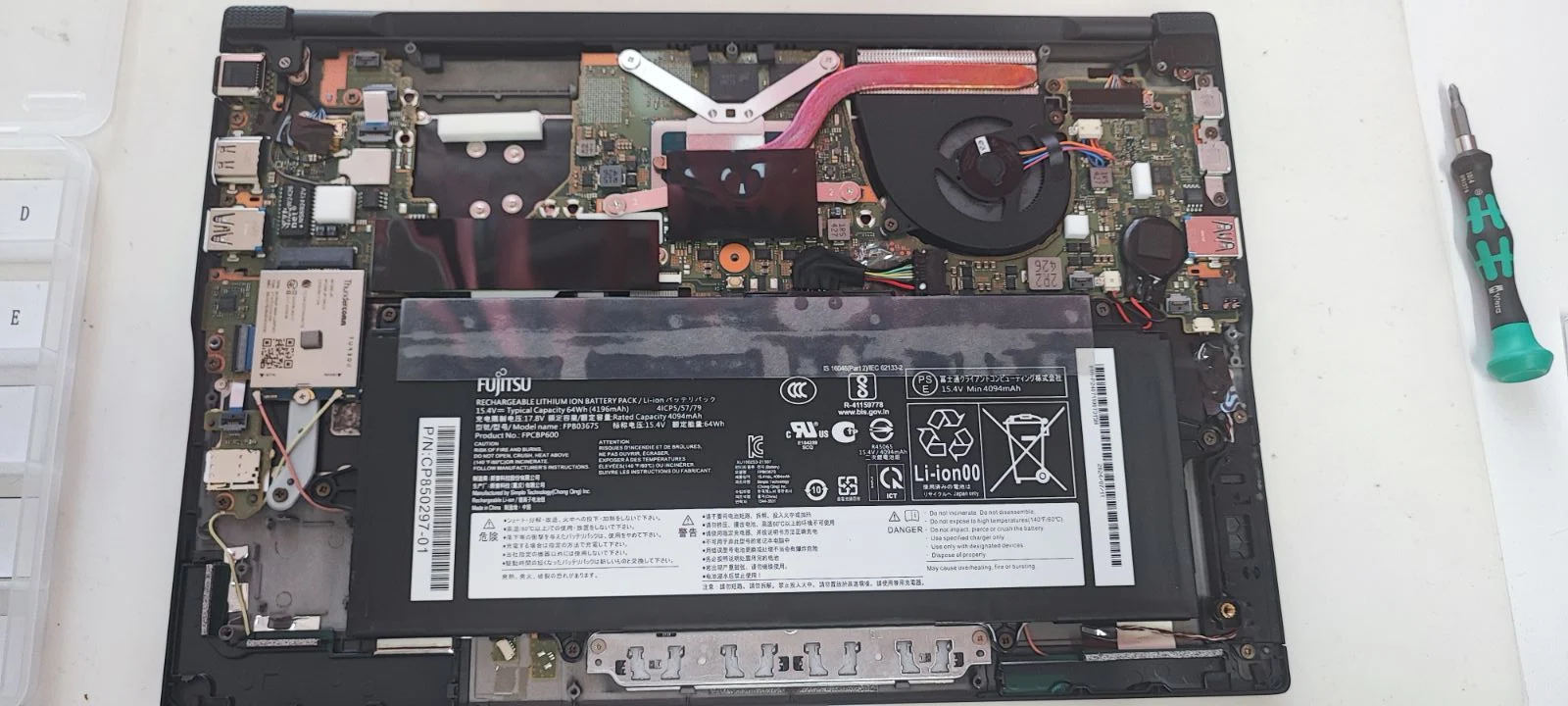

裏蓋を開けた直後の状態です。下半分を黒くて大きなバッテリーが占めており、右下には冷却用のファン、そしてそれ以外の隙間を縫うように配置されている緑色の基板が「マザーボード」です。
修理において一番最初に行うべき最重要工程が「バッテリーのコネクタを抜くこと」です。
電気が通ったまま金属の工具を基板に触れさせると、一瞬でショートして火花が散り、直るはずのパソコンが完全に破壊されてしまいます。
まず完全にパソコン内の電気を遮断（放電）してから作業を開始します。
無数の極小ケーブルの分離と基板の取り外し
バッテリーを外したら、次にマザーボードに繋がっている無数のケーブル（液晶パネルのケーブル、キーボードのフラットケーブル、Wi-Fiのアンテナ線、スピーカーの配線など）を、ピンセットを使って一つ一つ慎重に外していきます。
これらのケーブルは紙のように薄く、少しでも無理な力をかけると断線してしまうため、熟練の力加減が求められます。
すべてのネジとケーブルを外すと、このようにマザーボードを本体からごっそりと引き抜くことができます。

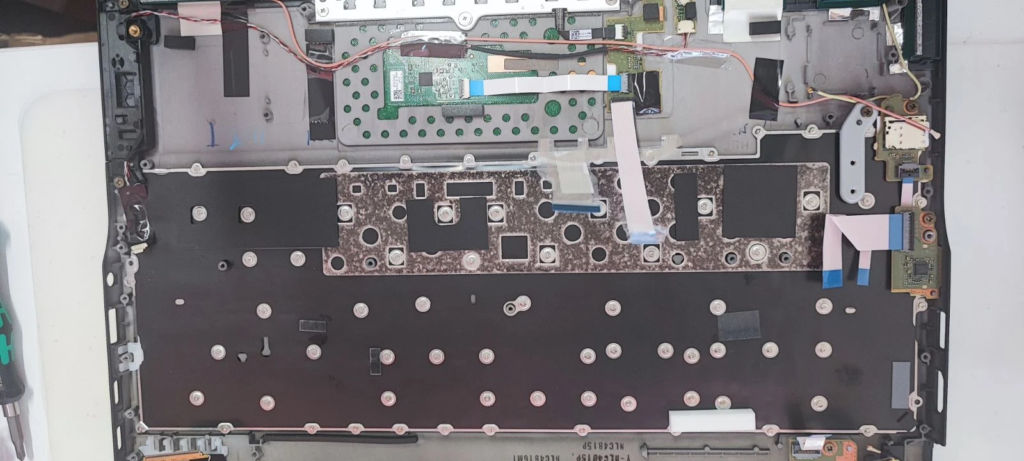

マザーボードを取り外した後のパソコンのケース側（キーボードの裏側）の様子です。
銀色の鉄板や黒いシートが見えますが、基板がなくなるとノートパソコンの中身は実はこんなにスカスカなのです。
取り外したマザーボード

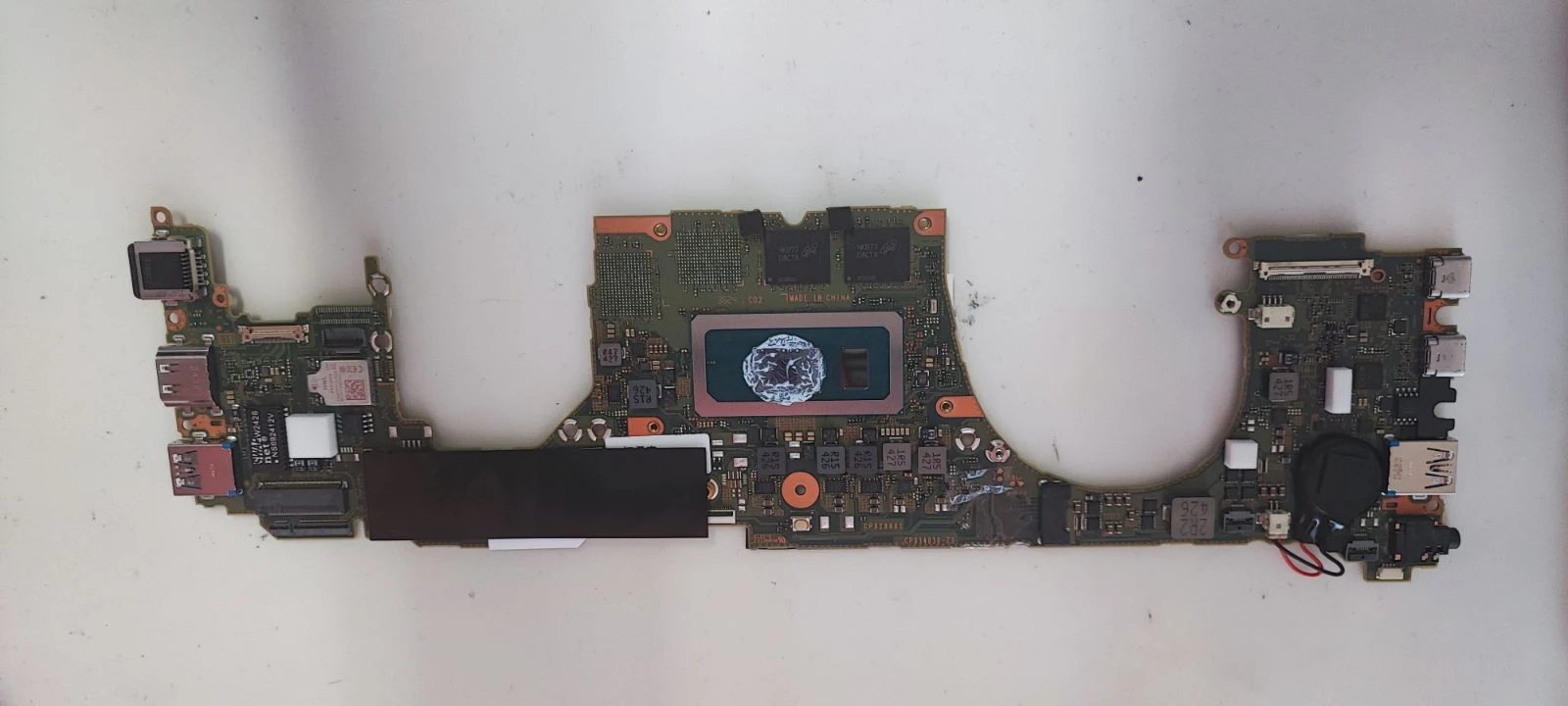

そして、こちらが今回ノートパソコンから取り外した故障したマザーボードです。
中央にある大きな四角いチップが「CPU」です。
CPUの上には白っぽいペースト（CPUグリス）が塗られていますが、これは熱を冷却ファンに逃がすための重要な役割を果たしています。
新しいマザーボードに載せ替える際は、古いグリスを綺麗に拭き取り、グリスを塗り直す必要があります。
左側にはUSBポートやHDMI端子などの接続口が直接基板にハンダ付けされているのが分かります。

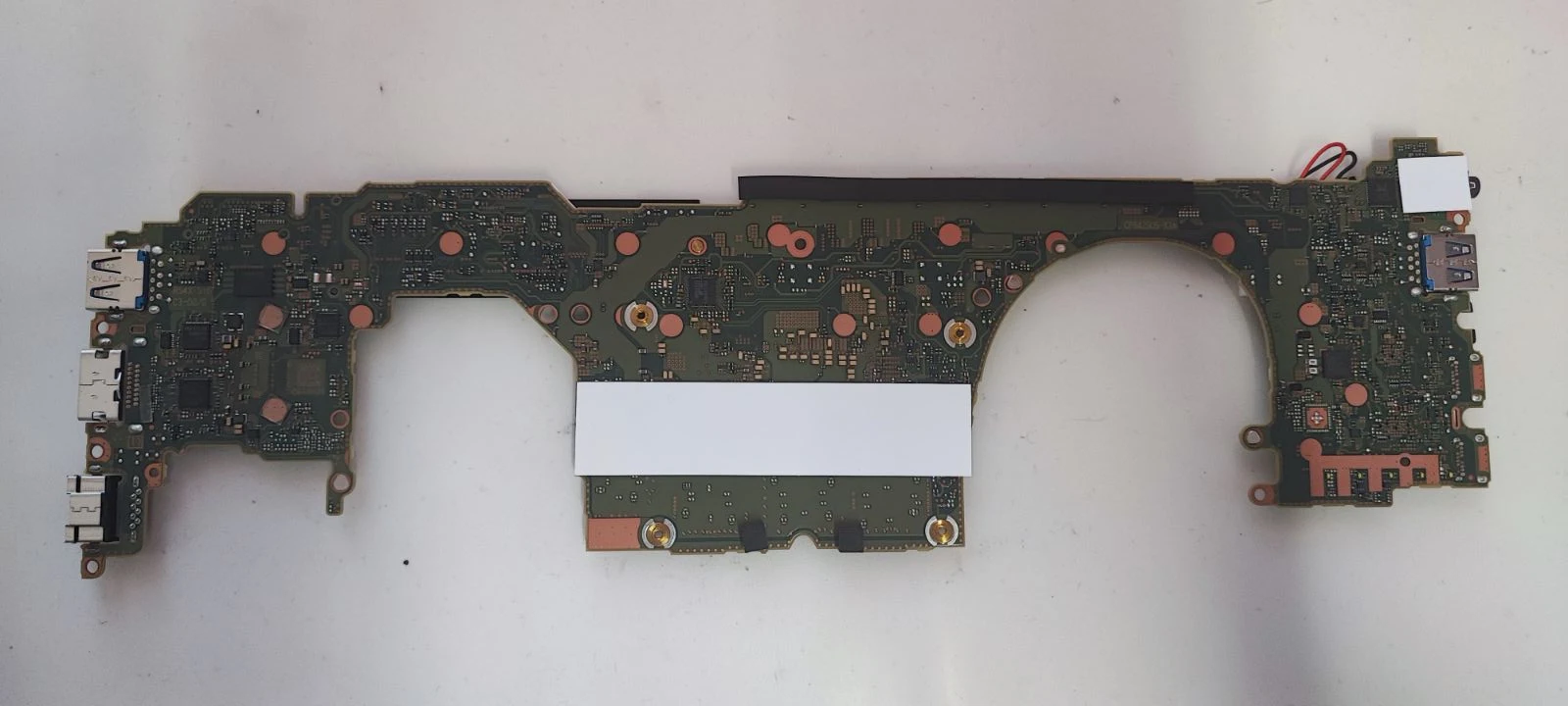

続いてこちらは、同じマザーボードの裏面です。
米粒よりも小さな数ミリ単位の電子チップ（コンデンサや抵抗器など）が、無数に配置されています。
この中のたった一つでも焦げたり剥がれたりすると、パソコンは起動しなくなります。
載せ替え修理では、メーカーや海外の信頼できるルートから全く同じ型番の正常なマザーボード（新品またはリフレッシュ品）を取り寄せ、これとそっくり入れ替える作業を行います。
新しいマザーボードへの組み込みと動作テスト
新しいマザーボードをケース内に収め、先ほど外した極小のフラットケーブル類を元の位置に寸分違わず接続し直します。
すべての組み込みが完了したら、ACアダプターを繋いで動作チェックを行います。
無事にメーカーロゴが表示され、Windowsが立ち上がったら、キーボードのすべてのキーが反応するか、Wi-Fiに繋がるか、USBポートは生きているかなど、動作テストを行い、問題がなければ修理完了となります。
マザーボード載せ替え修理のメリット
「マザーボードを交換するくらいなら、新しくパソコンを買い替えた方が早いのでは？」と悩まれる方も多いですが、載せ替え修理には以下のような大きなメリットがあります。
データや設定を「そのまま」残せる可能性が高い
これが最大のメリットです。マザーボードが故障して電源が入らなくても、データを保存している「SSD」や「HDD」が無事であれば、それらの部品を新しいマザーボードに移植するだけで、故障する直前のデスクトップ画面、写真、お気に入りの設定、インストールしたソフトなどをそのまま引き継ぐことができます。
（※水没などでSSDまで同時にショートしている場合はデータ復旧作業が別途必要になります）
高スペックPCや愛着のあるPCを安く復活できる
購入時に20万円〜30万円以上したゲーミングノートPCやクリエイター向けPCの場合、買い替えるとなると莫大な出費になります。
マザーボードの載せ替え修理であれば、買い替え費用の半額〜3分の1程度のコストで、使い慣れた愛機を再び最前線で活躍させることができます。
ノートパソコンの故障は神戸三宮店へお任せを！
マザーボードの載せ替えは、正しい部品の調達ルート、ミリ単位のケーブルを扱う繊細な技術、そして静電気対策など、豊富な経験と専門設備が必要不可欠です。
ご自身で動画などを見よう見まねで分解してしまうと、最悪の場合発火やデータの完全消失につながる恐れがあります。
「電源ボタンを押しても全く反応しない」 「メーカーの修理サポートに見積もりを出したら、高額すぎて驚いた」 「大事なデータが入っているから、どうしてもこのパソコンを直したい」
そんな時は、決して諦めずにパソコン修理サービス神戸三宮店にご相談ください！
当店では、国内メーカーはもちろん、海外メーカー（DELL、HP、Lenovo、ASUSなど）からMacBookまで、あらゆるノートパソコンの修理に対応しております。
事前のお見積もりや診断は随時受け付けております。
三宮の各線駅からアクセス良好な店舗にて、熟練の修理技術者がお客様の大切なパソコンの復活を全力でサポートいたします。
どんな些細な症状でも、まずはお気軽にお問い合わせください！
スタッフ一同、心よりお待ちしております。
